サターンマルコン USB拡張ユニットXV

セガサターンのマルチコントローラー(マルコン)をUSB化する拡張ユニットです。
ワンタッチでマルコンがUSBゲームパッドとして使えるようになります。

XVには右スティックが搭載されています。
右スティックはデジタル4方向+センタープッシュです。

USBコネクタはType-Cを採用しています。

目次

取扱店

家電のケンちゃん …準備中　
GEEKY Fab. BOOTH支店　

デモ (標準版)

製品特徴

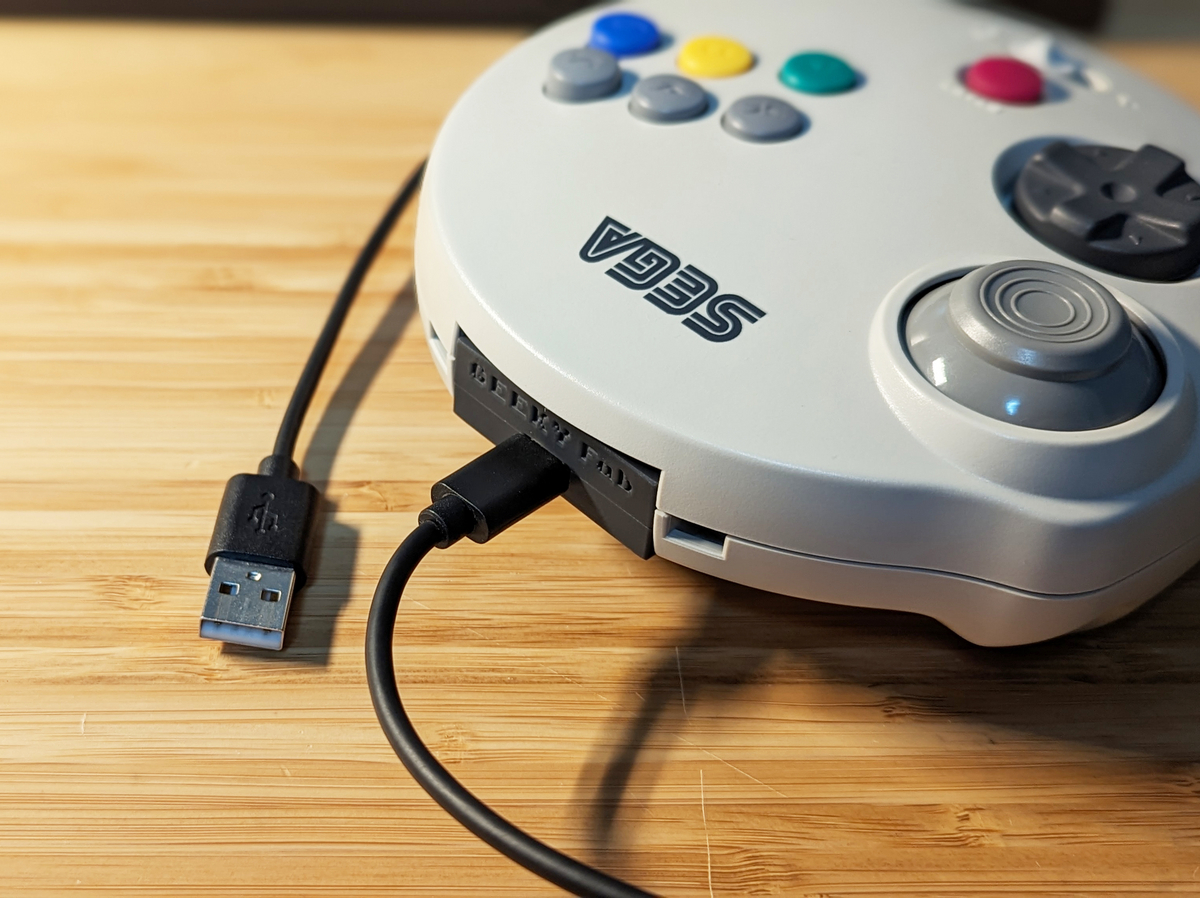

ワンタッチでマルコンをUSB化

標準ユニットと本製品を付け替えることで、マルコンがUSBゲームパッドとして使えるようになります。

USBケーブルの挿入は本製品をマルコンに装着した状態で行ってください。
マルコンに装着していない状態で本製品とPCなどをUSBケーブルで接続するとファームウェア書き込みモードで起動します。

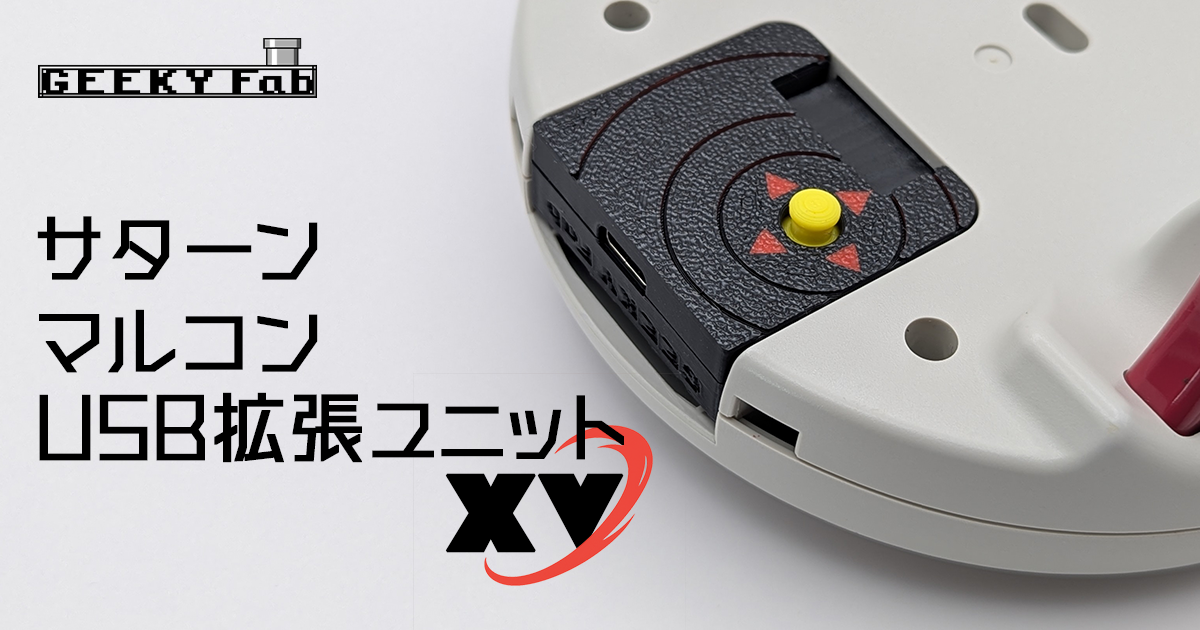

ユニット裏面に右スティック搭載

マルコンUSB拡張ユニットに右スティックを搭載しました。
これで視点操作などの右スティックが必要なゲームでもマルコンで快適に遊べるようになりました。

このマイクロスイッチは5方向(4方向+センタープッシュ)のデジタル入力のため、アナログスティックのようにゆっくりした視点移動などはできませんが、ドリフト現象は起きないというメリットもあります。

モード切替スイッチ対応

マルコン本体のモード切替スイッチに対応しています。
+モード/〇モードにおけるボタン割り当ては下記となります。(標準ファームウェアの場合)

マルコンボタン+モード〇モード
A11
B22
C33
X44
Y55
Z66
L7Lトリガー (Z軸)
R8Rトリガー (Z回転軸)
start99
アナログスティック非動作左スティック (X軸/Y軸)
十字キーハットスイッチハットスイッチ
ユニット裏面スティック右スティック (X/Y回転軸)右スティック (X/Y回転軸)
ユニット裏面スティック押し込み1212

自由に書き換え可能なファームウェア

ファームウェアのソースコードはオープンソースとして公開しています。
https://github.com/takusan213/usb-ss3d-gamepad

ファームウェアの書き込みはUSB経由で行えます。
本製品をマルコンに挿していない状態でPCと接続することでファームウェア書き込みモードとして起動します。

製品写真

動作確認済OS / ゲーム機

  • レトロフリーク
  • Windows10
  • Windows11
  • Raspberry PI 3
    • Raspberry Pi OS
    • Recalbox for RASPBERRY PI 3
    • RetroPi 4.7.1 for RASPBERRY PI 2/3
  • Raspberry PI 4
    • Raspberry Pi OS
    • Recalbox for RASPBERRY PI 4/400
    • RetroPi 4.7.1 for RASPBERRY PI 4/400
  • switch (本記事の最後に記載のファームウェアに書き換え必要)

動作報告いただいたゲーム機

次のゲーム機はユーザーの皆様から動作確認報告をいただいたものです。

  • POLYMEGA
    • Xinput版ファームウェアに書き換え必要 (ファームウェアは本記事の最後に記載)
    • ゲーム中のコントローラー設定のアナログ設定をONにすることでアナログスティックが動作する

Steamでのコントローラー設定について

標準ファームウェアのままSteamで使用する場合は、Big Pictureモードから設定をお願いします。
Big Pictureモードでコントローラーが認識しない場合は、Steamの設定→コントローラー→一般のコントローラー設定を開き、”SS3Dゲームパッド”を選択してボタンの割り当てを行ってください。

xinput版のファームウェアを使用する場合は上記設定不要です。

ファームウェアの書き込みについて

ファームウェア書き込み用ソフトのインストール

ファームウェアの書き込みにはMicrochip社が提供するMLA(Microchip Libraries for Applications)付属のソフトウェアが必要となります。
MLAのインストーラーはこちらからダウンロードできます。

あわせて読みたい
Access Denied

MLAをインストールすると、下記フォルダに書き込み用ソフトウェアが入ります。
<インストールフォルダ>mlav2018_11_26appsusbdevicebootloadersutilitiesbinwinHIDBootloader.exe

ファームウェアの書き込み

ファームウェアの書き換えは次の手順に従ってください。

  1. 書き込み用ソフトウェアを起動します。
  2. 拡張ユニットをマルコン本体から外した状態でUSBをPCに挿します。これにより、本製品がファームウェア書き込みモードとして起動します。
    ファームウェア書き込みモードとして起動した場合、書き込み用ソフトウェアが接続状態になります。
  3. 左上のフォルダアイコン(Import Firmware Image)をクリックし、あらかじめビルドしておいたファームウェア(.hexファイル)を選択して読み込みます。
  4. 左から二番目のアイコン(Erase/Program/Verify Device)がアクティブになるので、クリックして書き込みを行います。

以上でファームウェアの書き込みは完了です。

あとはUSBケーブルを一度抜いてからマルコンに拡張ユニットを装着し、USBケーブルを挿しなおすと、書き込んだファームウェアで遊ぶことができます。

公開ファームウェア一覧

ファームウェアをgithubで公開しています。

GitHub
GitHub - takusan213/usb-ss3d-gamepad: This project remakes your SEGA Multi Controller (aka 3D Contro... This project remakes your SEGA Multi Controller (aka 3D Control Pad in US) into a usb gamepad. - takusan213/usb-ss3d-gamepad

githubからダウンロードする場合は、右上のRawをクリックして生データを表示させた後、右クリックで名前を付けて保存で拡張子を.hexで保存すればOKです。

オリジナルファームウェア

v.3.0.0
購入時に書き込まれているファームウェアです。
Direct inputのゲームパッドとして動作します。

ABXYスワップ機能

startボタンと十字キーの上を1秒以上長押しすることで、AとB、XとYのボタン割り当てをスワップできます。

Xinput版

v.xin.3.0.0.hex
Xinputに対応したバージョンです。

ボタン割り当て

マルコンボタン+モード〇モード
AAA
BBB
CR1R1
XXX
YYY
ZL1L1
L左スティック押込みLトリガー
R右スティック押込みRトリガー
startstartstart
アナログスティック非動作左スティック
十字キー十字キー十字キー
ユニット裏面スティック右スティック 右スティック
ユニット裏面スティック押し込みbackback

ABXYスワップ機能

startボタンと十字キーの上を1秒以上長押しすることで、AとB、XとYのボタン割り当てをスワップできます。

LR CZスワップ機能

startボタンと十字キーの下を1秒以上長押しすることで、LとZ、RとCのボタン割り当てをスワップできます。

十字キー切替機能

startボタンと十字キーの左を1秒以上長押しすることで、十字キーの機能を「十字キー」から「右スティック」に切り替えることができます。

機能をまとめると、以下の通りです。

長押しボタン機能
start + ↑AB XY スワップ
start + ↓LR CZ スワップ
start + ←十字キーモード変更

switch版

v.switch.3.0.0.hex
switchに対応したバージョンです。

ボタン割り当て

マルコンボタン+モード〇モード
AAA
BBB
CselectR
XXX
YcaptureY
ZhomeZ
LZLZL
RZRZR
startstartstart
アナログスティック非動作左スティック
十字キー十字キー十字キー
ユニット裏面スティック右スティック右スティック
ユニット裏面スティック押し込みselectselect

ABXYスワップ機能

startボタンと十字キーの上を1秒以上長押しすることで、AとB、XとYのボタン割り当てをスワップできます。

LR CZスワップ機能

startボタンと十字キーの下を1秒以上長押しすることで、LとZ、RとCのボタン割り当てをスワップできます。

十字キー切替機能

startボタンと十字キーの左を1秒以上長押しすることで、十字キーの機能を「十字キー」から「右スティック」に切り替えることができます。

機能をまとめると、以下の通りです。

長押しボタン機能
start + ↑AB XY スワップ
start + ↓LR CZ スワップ
start + ←十字キーモード変更

ファームウェアリリース履歴(オリジナル版も含む)

リリースバージョン概要
v.1.0.0初版
v.1.1.0ABXYスワップ機能追加
v.2.0.0プラス版(ユニット裏面ボタン追加版)へ対応
v.3.0.0XV対応

Xinput版ファームウェアリリース履歴

リリースバージョン概要
v.xin.1.0.0初版
v.xin.1.1.0– ABXYスワップ機能追加
– アナログスティックモード切替機能追加
v.xin.1.2.0アナログスティック切り替え機能を十字キー切り替え機能に変更
v.xin.1.3.0– c,zと＋モードの時のL,Rの割り当てを交換
– LR CZスワップ機能追加
v.xin.2.0.0プラス版(ユニット裏面ボタン追加版)へ対応
v.xin.2.0.1ABXYスワップ機能がデフォルトでONになってしまうバグの修正
v.xin.3.0.0XV対応

switch版ファームウェアリリース履歴

リリースバージョン概要
v.switch.1.0.0初版
v.switch.1.1.0LR CZ スワップ機能追加
v.switch.1.2.0– +モード時にc, y, zにselect, capture, homeが割り当てられるように変更
– アナログスティックモード切替機能を十字キーモード切替機能に変更
v.switch.2.0.0プラス版(ユニット裏面ボタン追加版)へ対応
v.switch.3.0.0XV対応
