サターンマルチコントローラー USB拡張ユニット

セガマルチコントローラー用のUSB拡張ユニット

ファームウェアリリース履歴

リリースバージョン	概要
v.1.0.0	初版
v.1.1.0	ABXYスワップ機能追加
v.2.0.0	プラス版(ユニット裏面ボタン追加版)へ対応

Xinput版ファームウェアリリース履歴

リリースバージョン	概要
v.xin.1.0.0	初版
v.xin.1.1.0	- ABXYスワップ機能追加 - アナログスティックモード切替機能追加
v.xin.1.2.0	アナログスティック切り替え機能を十字キー切り替え機能に変更
v.xin.1.3.0	- c,zと＋モードの時のL,Rの割り当てを交換 - LR CZスワップ機能追加
v.xin.2.0.0	プラス版(ユニット裏面ボタン追加版)へ対応
v.xin.2.0.1	ABXYスワップ機能がデフォルトでONになってしまうバグの修正

switch版ファームウェアリリース履歴

リリースバージョン	概要
v.switch.1.0.0	初版
v.switch.1.1.0	LR CZ スワップ機能追加
v.switch.1.2.0	- +モード時にc, y, zにselect, capture, homeが割り当てられるように変更 - アナログスティックモード切替機能を十字キーモード切替機能に変更
v.switch.2.0.0	プラス版(ユニット裏面ボタン追加版)へ対応

Polymega版ファームウェアリリース履歴

リリースバージョン	概要
v.poly.1.0.0	初版 (v.xin.2.0.1ベース)

頒布委託先
製品概要
デモ
製品特徴
ユニット裏面にボタン搭載 (プラス版のみ)
動作確認済OS / ゲーム機
- 動作報告いただいたゲーム機
その他仕様
製品写真
動作確認
Steamでのコントローラー設定について
ファームウェアの書き込みについて
- ファームウェア書き込み用ソフトのインストール
- ファームウェアの書き込み
ファームウェア集
制作日記

頒布委託先

家電のケンちゃんとBOOTHで頒布中です。

www.kadenken.com

geekyfab.booth.pm

製品概要

セガサターンのマルチコントローラー(マルコン)をUSB化するための拡張ユニットです。
標準ユニットと本製品を付け替えることで、マルコンがUSBゲームパッドとして使えるようになります。

USBコネクタはType-Cを採用しています。
※ USBケーブルは製品に添付されていませんので、ご自身でご用意ください。

ファームウェアはオープンソースとして公開しているので、ユーザーが自由に編集できます。
編集したファームウェアはUSB経由で書き込むことができます。

デモ

製品特徴

ワンタッチでマルコンをUSB化

標準ユニットと本製品を付け替えることで、マルコンがUSBゲームパッドとして使えるようになります。

USBケーブルの挿入は本製品をマルコンに装着した状態で行ってください。
マルコンに装着していない状態で本製品とPCなどをUSBケーブルで接続するとファームウェア書き込みモードで起動します。

自由に書き換え可能なファームウェア

ファームウェアのソースコードはオープンソースとして公開しています。
https://github.com/takusan213/usb-ss3d-gamepad

ファームウェアの書き込みはUSB経由で行えます。
拡張ユニットをマルコンに挿していない状態で、USBをPCに挿すことで本製品はファームウェア書き込みモードとして起動します。

モード切替スイッチ対応

マルコン本体のモード切替スイッチに対応しています。
+モード/〇モードにおけるボタン割り当ては下記となります。(標準ファームウェアの場合)

マルコンボタン	+モード	〇モード
A	1	1
B	2	2
C	3	3
X	4	4
Y	5	5
Z	6	6
L	7	Z軸
R	8	Z回転軸
start	9	9
アナログスティック	非動作	X軸/Y軸
十字キー	ハットスイッチ	ハットスイッチ
ユニット裏面スイッチ(プラス版のみ)	12	12

ユニット裏面にボタン搭載 (プラス版のみ)

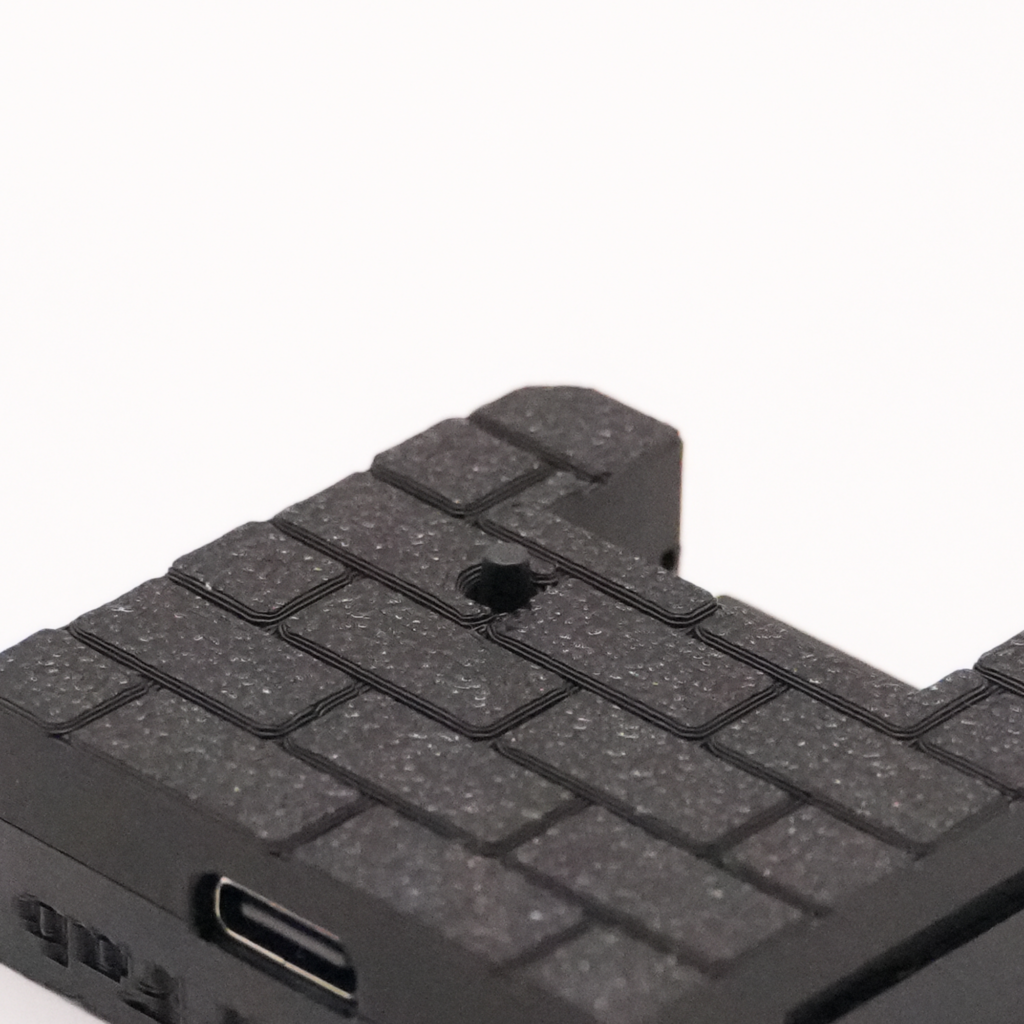

現行機種である”サターンマルチコントローラー USB拡張ユニットプラス”には、ユニット裏面にボタンを搭載しています。
このボタンは、標準のファームウェアでは"12"、Xinput版ファームウェアでは"back"、switch版ファームウェアでは"-"に割り当てられています。
この追加のボタンにより、スティック押し込み以外のボタンをカバーすることができるようになり、より多くのゲームで違和感なく遊べるようになりました。

動作確認済OS / ゲーム機

レトロフリーク
Windows10
Windows11
Raspberry PI 3
- Raspberry Pi OS
- Recalbox for RASPBERRY PI 3
- RetroPi 4.7.1 for RASPBERRY PI 2/3
Raspberry PI 4
- Raspberry Pi OS
- Recalbox for RASPBERRY PI 4/400
- RetroPi 4.7.1 for RASPBERRY PI 4/400
switch (本記事の最後に記載のファームウェアに書き換え必要)

動作報告いただいたゲーム機

次のゲーム機はユーザーの皆様から動作確認報告をいただいたものです。

POLYMEGA
- Xinput版ファームウェアに書き換え必要 (ファームウェアは本記事の最後に記載)
- ゲーム中のコントローラー設定のアナログ設定をONにすることでアナログスティックが動作する

マルコンUSB拡張ユニットのポリメガ対応について、rukaさん( @ruka_riker )の調査で下記わかりました。

- xinput版ファームウェアを使用すると認識する
- ゲーム中のコントローラー設定のアナログ設定をONにするとアナログスティックが動作する https://t.co/AZ4Q1jd7gS
— たくさん 🐦 GEEKY Fab. (@takusanToIssho) September 1, 2023

その他仕様

USBコネクタ: Type-C
使用マイコン: PICマイコン(PIC16F1459)

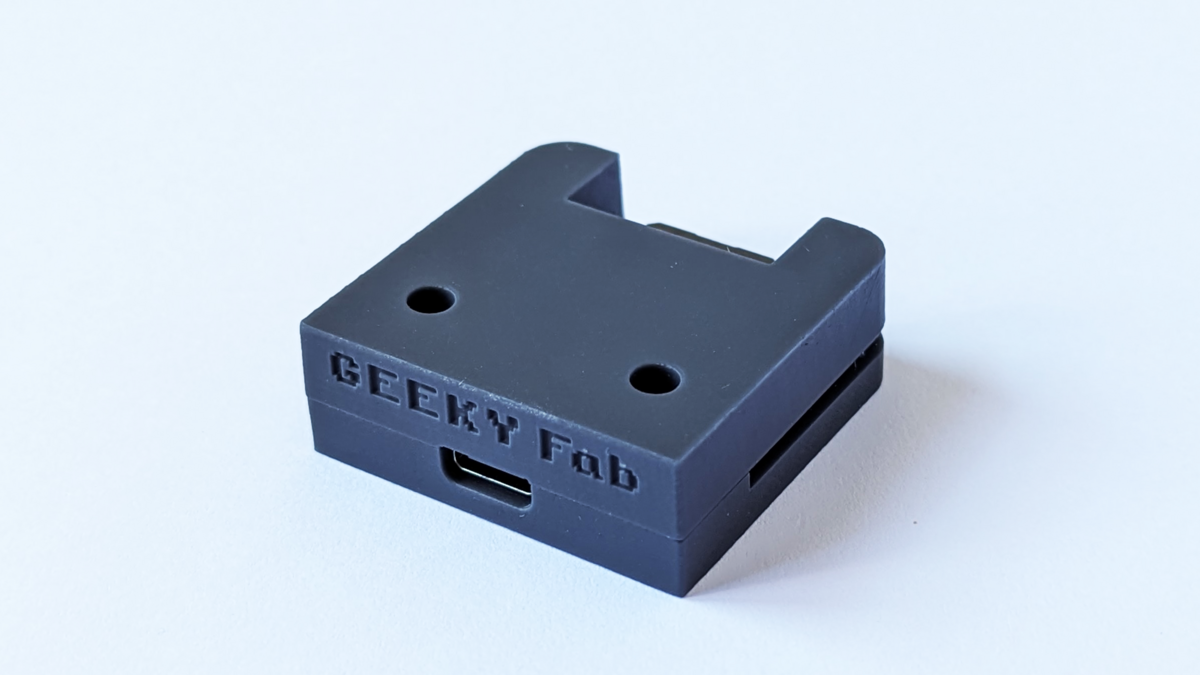

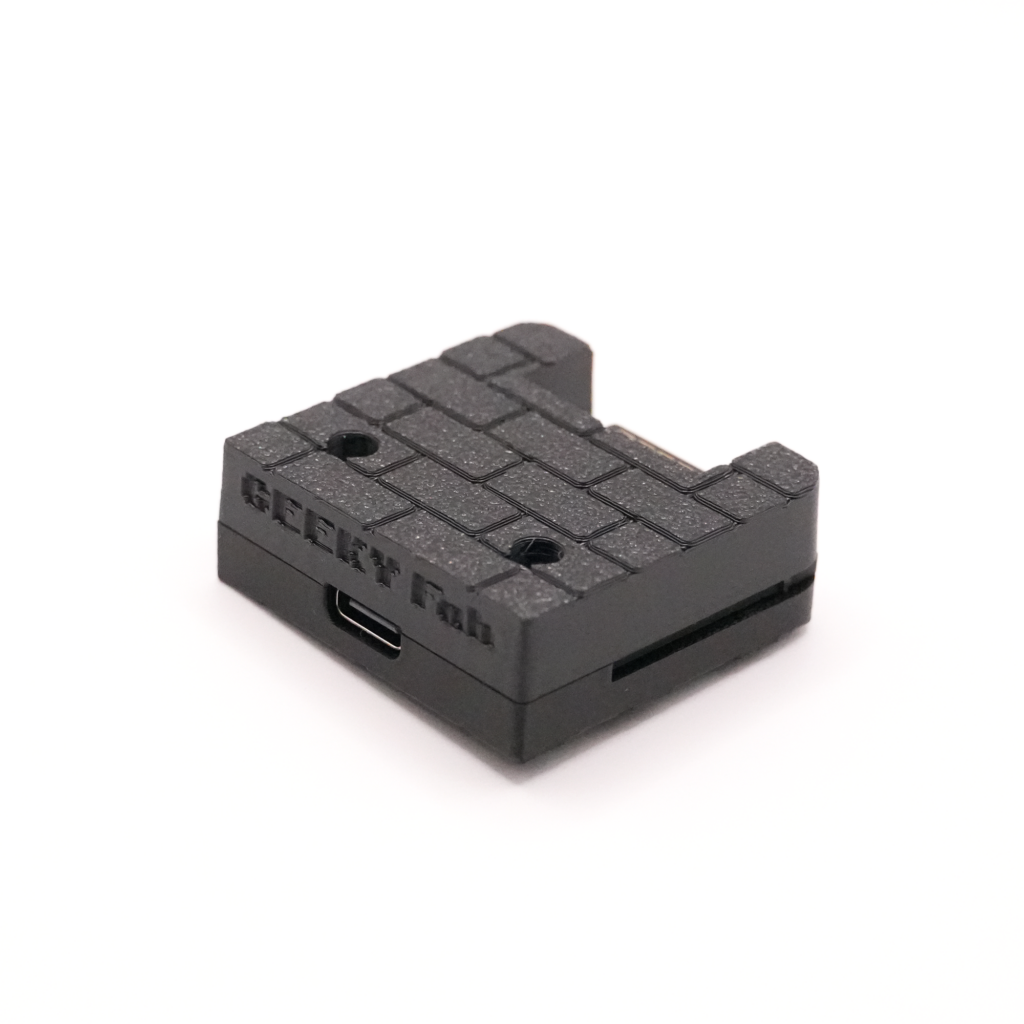

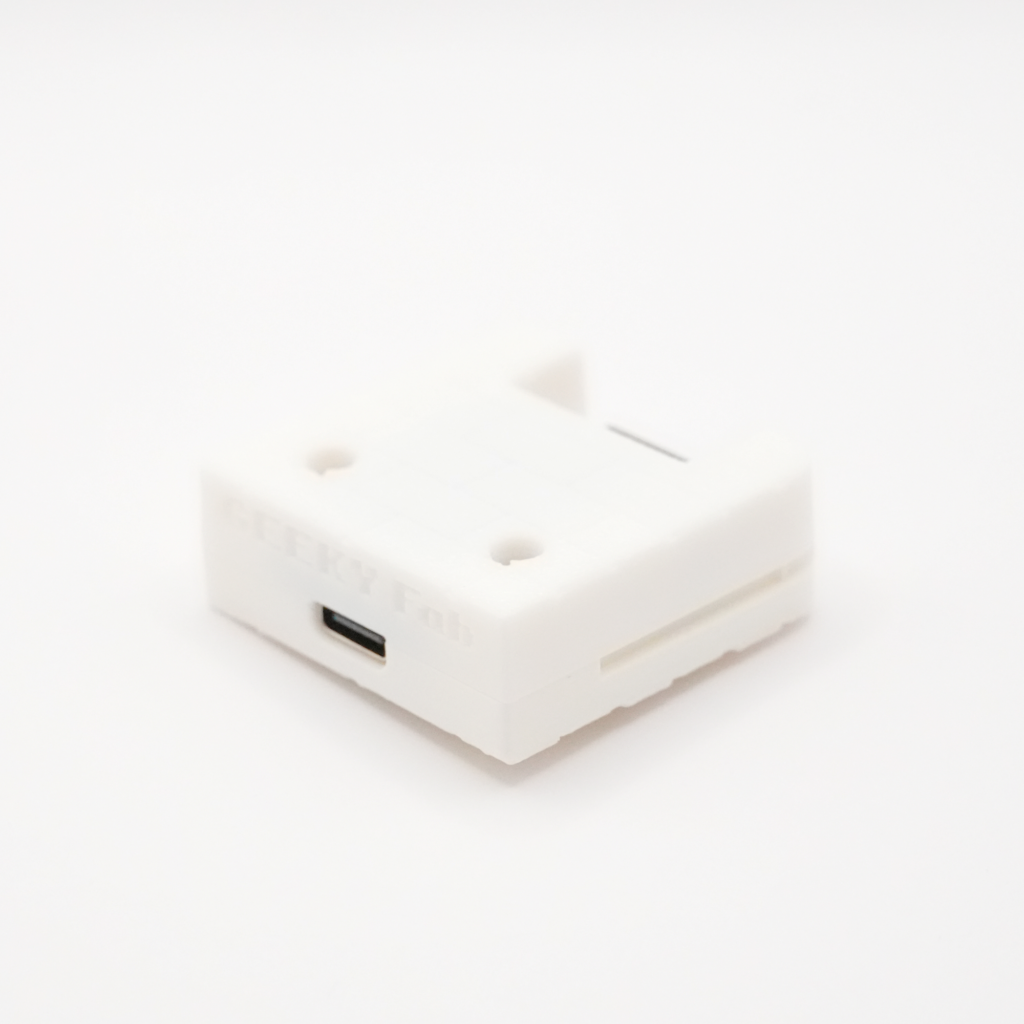

製品写真

動作確認

動作確認の方法はSFCコントローラーUSBゲームパッド化基板と同様になります。
詳しくはこちらをご確認ください。

geekyfab.com

Steamでのコントローラー設定について

標準ファームウェアのままSteamで使用する場合は、Big Pictureモードから設定をお願いします。
こちらのページが参考になります。
Steamのコントローラー設定！ゲームパッド画面からのカスタマイズ方法 - Apple Geek LABO

Big Pictureモードでコントローラーが認識しない場合は、Steamの設定→コントローラー→一般のコントローラー設定を開き、"SS3Dゲームパッド"を選択してボタンの割り当てを行ってください。

xinput版のファームウェアを使用する場合は上記設定不要です。

ファームウェアの書き込みについて

ファームウェア書き込み用ソフトのインストール

ファームウェアの書き込みにはMicrochip社が提供するMLA(Microchip Libraries for Applications)に付属している書き込み用ソフトウェアが必要となります。
MLAのインストーラーはこちらからダウンロードできます。

https://www.microchip.com/en-us/tools-resources/develop/libraries/microchip-libraries-for-applications

MLAをインストールすると、下記フォルダに書き込み用ソフトウェアが入ります。
<インストールフォルダ>\mla\v2018_11_26\apps\usb\device\bootloaders\utilities\bin\win\HIDBootloader.exe

ファームウェアの書き込み

ファームウェアの書き換えは次の手順に従ってください。

書き込み用ソフトウェアを起動します。
拡張ユニットをマルコン本体から外した状態でUSBをPCに挿します。これにより、本製品がファームウェア書き込みモードとして起動します。

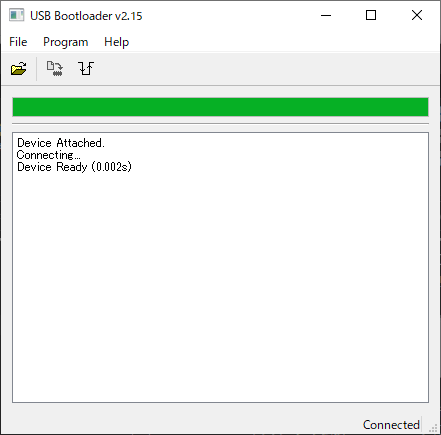

ファームウェア書き込みモードとして起動した場合、書き込み用ソフトウェアが接続状態になります。
左上のフォルダアイコン(Import Firmware Image)をクリックし、あらかじめビルドしておいたファームウェア(.hexファイル)を選択して読み込みます。
左から二番目のアイコン(Erase/Program/Verify Device)がアクティブになるので、クリックして書き込みを行います。

以上でファームウェアの書き込みは完了です。

あとはUSBケーブルを一度抜いてからマルコンに拡張ユニットを装着し、USBケーブルを挿しなおすと、書き込んだファームウェアで遊ぶことができます。

ファームウェア集

ファームウェアをgithubで公開しています。

https://github.com/takusan213/usb-ss3d-gamepad

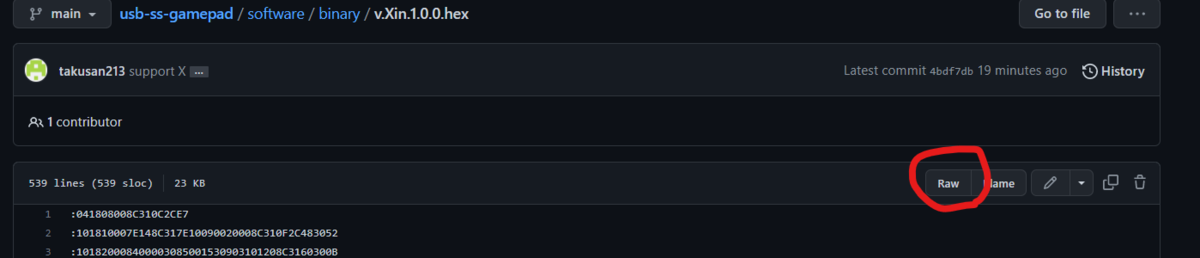

githubからダウンロードする場合は、右上のRawをクリックして生データを表示させた後、右クリックで名前を付けて保存で拡張子を.hexで保存すればOKです。

オリジナルファームウェア

v.2.0.0
購入時に書き込まれているファームウェアです。
Direct inputのゲームパッドとして動作します。

ABXYスワップ機能

startボタンと十字キーの上を1秒以上長押しすることで、AとB、XとYのボタン割り当てをスワップできます。

Xinput版

v.xin.2.0.1.hex
Xinputに対応したバージョンです。

ボタン割り当て

マルコンボタン	+モード	〇モード
A	A	A
B	B	B
C	R1	R1
X	X	X
Y	Y	Y
Z	L1	L1
L	左スティック押込み	Lトリガー
R	右スティック押込み	Rトリガー
start	start	start
アナログスティック	非動作	左スティック
十字キー	十字キー	十字キー
ユニット裏面スイッチ(プラス版のみ)	back	back

ABXYスワップ機能

startボタンと十字キーの上を1秒以上長押しすることで、AとB、XとYのボタン割り当てをスワップできます。

LR CZスワップ機能

startボタンと十字キーの下を1秒以上長押しすることで、LとZ、RとCのボタン割り当てをスワップできます。

十字キー切替機能

startボタンと十字キーの左を1秒以上長押しすることで、十字キーの機能を「十字キー」から「右スティック」に切り替えることができます。

機能をまとめると、以下の通りです。

長押しボタン	機能
start + ↑	AB XY スワップ
start + ↓	LR CZ スワップ
start + ←	十字キーモード変更

switch版

v.switch.2.0.0.hex
switchに対応したバージョンです。

ボタン割り当て

マルコンボタン	+モード	〇モード
A	A	A
B	B	B
C	select	R
X	X	X
Y	capture	Y
Z	home	Z
L	ZL	ZL
R	ZR	ZR
start	start	start
アナログスティック	非動作	左スティック
十字キー	十字キー	十字キー
ユニット裏面スイッチ(プラス版のみ)	select	select

ABXYスワップ機能

startボタンと十字キーの上を1秒以上長押しすることで、AとB、XとYのボタン割り当てをスワップできます。

LR CZスワップ機能

startボタンと十字キーの下を1秒以上長押しすることで、LとZ、RとCのボタン割り当てをスワップできます。

十字キー切替機能

startボタンと十字キーの左を1秒以上長押しすることで、十字キーの機能を「十字キー」から「右スティック」に切り替えることができます。

機能をまとめると、以下の通りです。

長押しボタン	機能
start + ↑	AB XY スワップ
start + ↓	LR CZ スワップ
start + ←	十字キーモード変更

Polymega版

v.poly.1.0.0.hex
Xinput版をベースに、polymega用にボタン配置を最適化したバージョンです。

ボタン割り当て

マルコンボタン	+モード	〇モード
A	A	A
B	B	B
C	select	C
X	X	X
Y	Y	Y
Z	home	Z
L	左スティック押込み	Lトリガー
R	右スティック押込み	Rトリガー
start	start	start
アナログスティック	非動作	左スティック
十字キー	十字キー	十字キー
ユニット裏面スイッチ(プラス版のみ)	select	select

特殊機能

長押しボタン	機能
start + ↑	AB XY スワップ
start + ↓	LR CZ スワップ
start + ←	十字キーモード変更

制作日記

セガサターンのマルコンをUSB化する拡張ユニットを作りました - GEEKY Fab
